Этой весной мы провели новое исследование изделий из нашего материала — была рассчитана распределенная нагрузка на террасную доску SAVEWOOD при помощи программы SolidWorks.
SolidWorks (Солидворкс) — программный комплекс САПР для автоматизации работ промышленного предприятия на этапах конструкторской и технологической подготовки производства. Обеспечивает разработку изделий любой степени сложности и назначения. Позволяет создавать трехмерные модели и выполнять инженерный анализ: экспресс-расчеты массово-инерционных характеристик, кинематики и динамики механизмов, прочности и другие задачи.

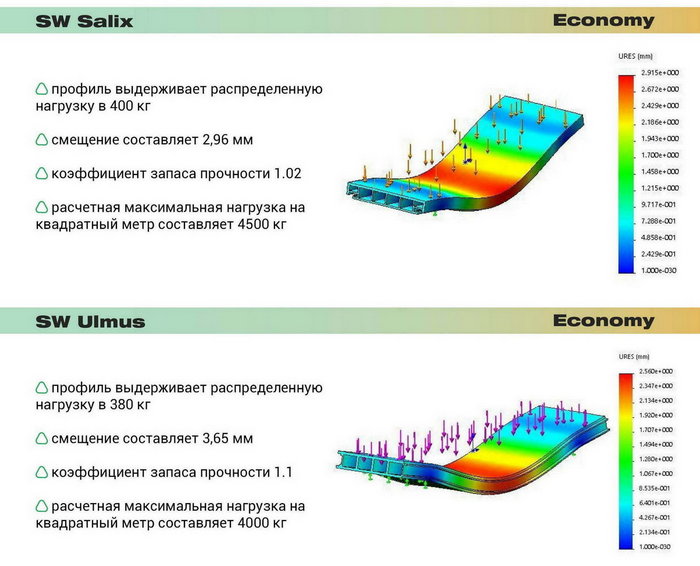

Ниже приведены результаты расчета распределенных нагрузок на террасную доску SAVEWOOD (из расчета на 1 доску длиной 500 мм, лежащую на лагах с расстоянием в 400 мм) в SolidWorks на основе данных наших экспериментов по исследованию механических свойств (прочность при растяжении и изгибе, удельная ударная вязкость, модуль упругости).

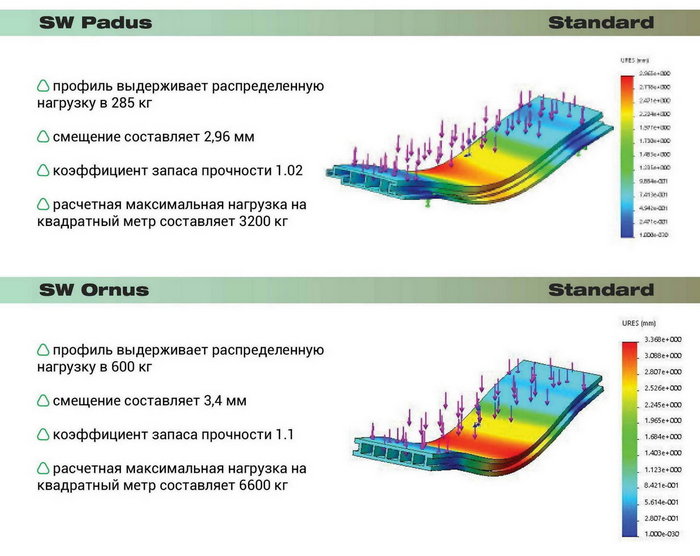

Распределенная нагрузка на террасную доску Standard
![Распределенная нагрузка на террасную доску SAVEWOOD Standard](https://www.savewood.ru/wp-content/uploads/2018/04/SW-raspredelennye-nagruzki-standard.jpg)

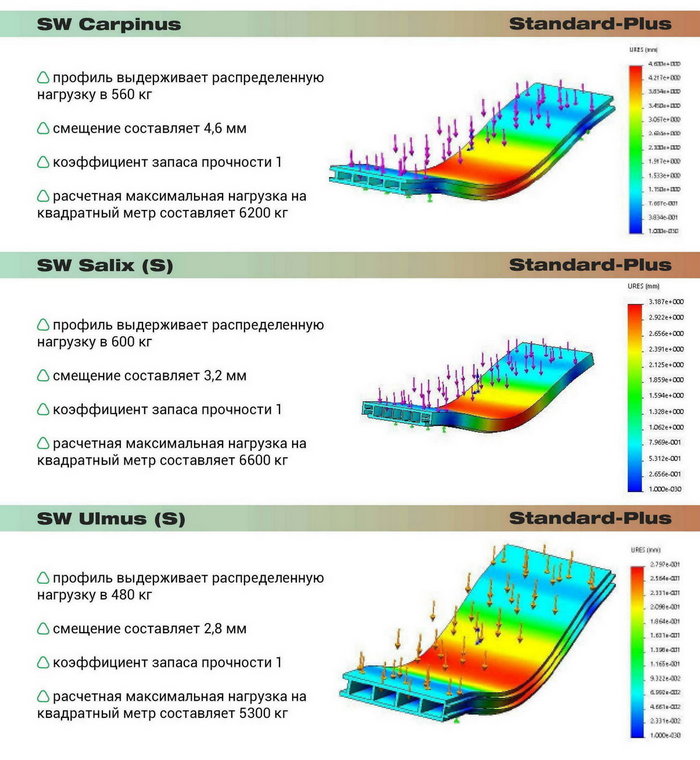

Распределенная нагрузка на террасную доску Standard-Plus
![Распределенная нагрузка на террасную доску SAVEWOOD Standard-Plus](https://www.savewood.ru/wp-content/uploads/2018/04/SW-raspredelennye-nagruzki-standard-plus.jpg)
Распределенная нагрузка на террасную доску Pro
![Распределенная нагрузка на террасную доску SAVEWOOD-pro](https://www.savewood.ru/wp-content/uploads/2018/04/SW-raspredelennye-nagruzki-4.jpg)
Распределенная нагрузка на террасную доску Advanced
![Распределенная нагрузка на террасную доску SAVEWOOD-advanced](https://www.savewood.ru/wp-content/uploads/2018/04/SW-raspredelennye-nagruzki-5.jpg)
